Duda sobre conector bajo el asiento.
Muy buenas, pues me decidí finalmente ponerle a la X unos faros antiniebla puig.
El caso es que me llega el soporte de los mismos esta semana que viene, pero hoy que me he puesto a engrasar cadena y tal, quería dejar instalado el cableado para solo llegar y poner cuando llegue a casa.
Mi duda es la siguiente:
El interruptor de los faros tiene obviamente positivo y negativo. El negativo va al mazacote de cables con todos los negativos de los faros, relé ... etc a la bateria directamente, pero el positivo va suelto, y supongo que el sentido de ello es conectarlo a algún lado donde haya corriente solamente cuando de contacto.
Probando y probando he decidido llevar todo el mazacote de cables que viene, para no cortar y chapuzear, hasta la parte del asiento, y me he encontrado con el conector típico blanco de siempre, al que no hay nada conectado.
He quitado la hembra, ya que está puesto a modo "tapon" y he confirmado que en el macho, hay +12v en el cable azul.
Entonces llegamos por fin a mi duda.
Como el cable del interruptor de las luces ya tiene el negativo a bateria directamente, ¿podría conectar solo el cable (un solo cable) rojo del interruptor a un pin del conector? ¿O sería necesario utilizar ambos pines de ese conector positivo-negativo?
Adjunto fotos a ver si ayuda a entenderme jajaja
Primera foto: Aqui el cable que traigo del interruptor donde necesito el +12v
Segunda foto: conector de donde salen los +12v al dar contacto de los cuales pregunto si podría solo utilizar el positivo que es el que necesito.
Para terminar, si alguien me dijera el nombre de ese conector se lo agradecería, porque en vez de cortar y empalmar me gustaría poner el mismo conector en el interruptor y utilizar el que viene en la moto
Gracias por leeerme , a ver si alguien puede echarme una mano que es mi primer brico jajjaja
El caso es que me llega el soporte de los mismos esta semana que viene, pero hoy que me he puesto a engrasar cadena y tal, quería dejar instalado el cableado para solo llegar y poner cuando llegue a casa.
Mi duda es la siguiente:
El interruptor de los faros tiene obviamente positivo y negativo. El negativo va al mazacote de cables con todos los negativos de los faros, relé ... etc a la bateria directamente, pero el positivo va suelto, y supongo que el sentido de ello es conectarlo a algún lado donde haya corriente solamente cuando de contacto.
Probando y probando he decidido llevar todo el mazacote de cables que viene, para no cortar y chapuzear, hasta la parte del asiento, y me he encontrado con el conector típico blanco de siempre, al que no hay nada conectado.
He quitado la hembra, ya que está puesto a modo "tapon" y he confirmado que en el macho, hay +12v en el cable azul.
Entonces llegamos por fin a mi duda.
Como el cable del interruptor de las luces ya tiene el negativo a bateria directamente, ¿podría conectar solo el cable (un solo cable) rojo del interruptor a un pin del conector? ¿O sería necesario utilizar ambos pines de ese conector positivo-negativo?
Adjunto fotos a ver si ayuda a entenderme jajaja

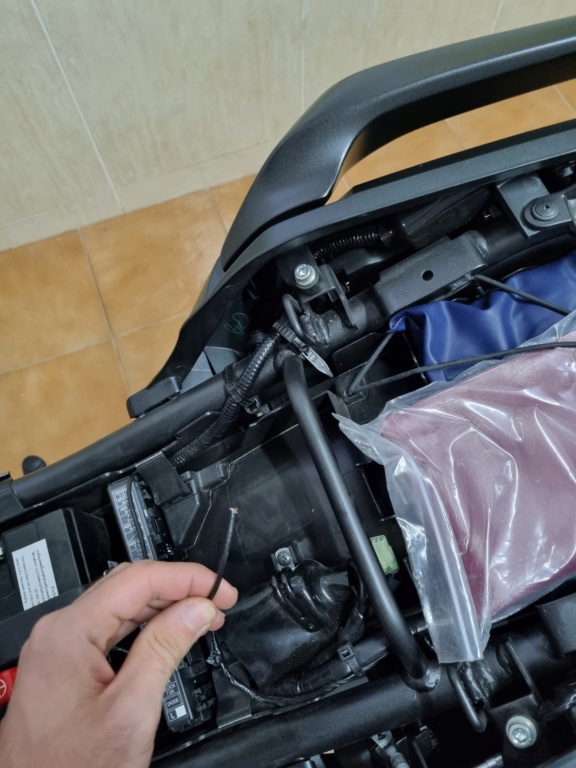

Primera foto: Aqui el cable que traigo del interruptor donde necesito el +12v
Segunda foto: conector de donde salen los +12v al dar contacto de los cuales pregunto si podría solo utilizar el positivo que es el que necesito.
Para terminar, si alguien me dijera el nombre de ese conector se lo agradecería, porque en vez de cortar y empalmar me gustaría poner el mismo conector en el interruptor y utilizar el que viene en la moto
Gracias por leeerme , a ver si alguien puede echarme una mano que es mi primer brico jajjaja
