Mensaje por Gusmile Jue Nov 25, 2021 4:56 pm

Hola, mirando las conexiones auxiliares que tiene la X del 2021 he visto una clema (no se si se llama así) de la que no he visto a nadie hablar  por ningún sitio y no sé si será algo nuevo de la moto del 21.

También está situada debajo del asiento pero en vez de 2 conexiones como tiene la que suelo ver que se usa para conectar los faros auxiliares, tiene 8 conectores y viene con un "tapón", osea que entiendo que se pueden conectar cosas ahí...
Por lo que he comprobado tiene unos pines que dan 12 v. siempre y otro que da los 12 v. solo con el contacto dado.

Creéis que puedo usar esa toma para los faros auxiliares u otra cosa?

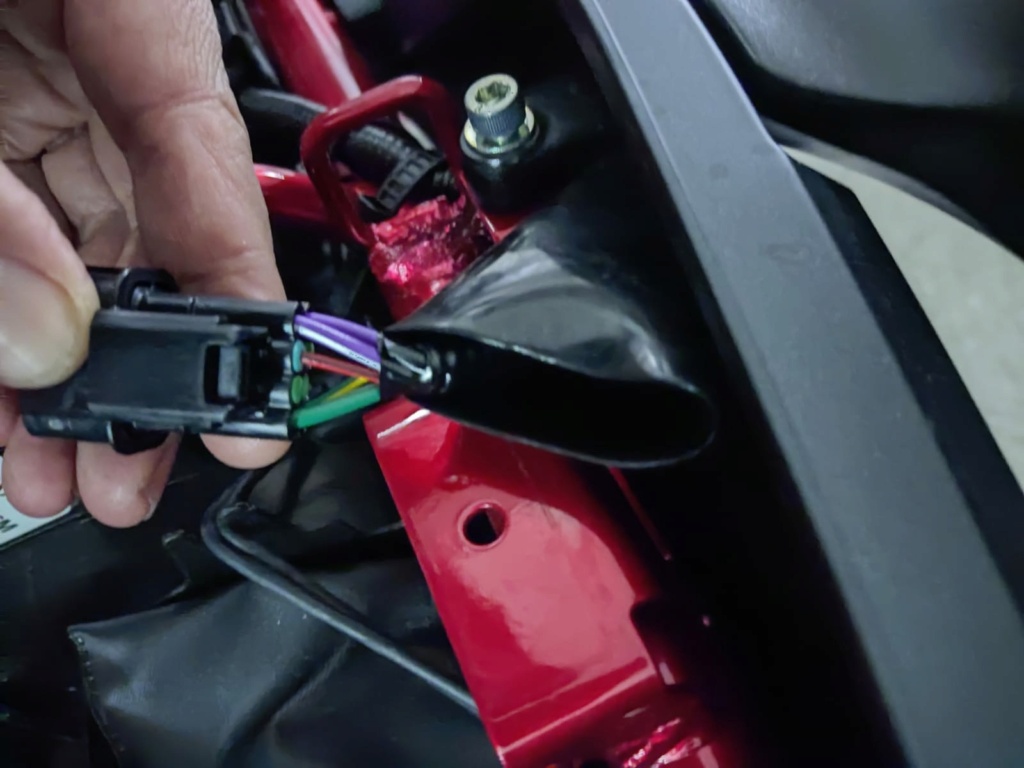

Clema de conexiones 1_jfif10
Clema de conexiones 2_jfif10
Clema de conexiones 3_jfif10
Gusmile
Gusmile
Novatillo
Novatillo

Mensajes : 9
Fecha de inscripción : 02/10/2021

Volver arriba Ir abajo

Clema de conexiones Empty Re: Clema de conexiones

Mensaje por Kritik Jue Nov 25, 2021 10:30 pm

¿Podría ser el de conexión a centralita, que en el modelo 21 sea así?

Hasta donde yo se, siempre había 3 tomas debajo del asiento, a parte de la que hay delante bajo el carenado derecho, y en las 19 y posteriores la del USB bajo el carenado izquierdo:

1.- 2 polos, positivo y negativo. Sólo con contacto. Donde se sacaban los USB antes de descubrir la del carenado.
2.- Toma de centralita.
3.- 1 conector especial con 3 pines, 1 postivo 12V que da siempre, 1 negativo de retorno siempre, y 1 que sólo da con contacto quitado. Dependiendo como se conecte se obtiene en un momento o en otro.

Mira a ver si va a ser alguno de estos pero con una tapa diferente.
Kritik
Kritik
Xmen profesional
Xmen profesional

Mensajes : 5437
Fecha de inscripción : 09/08/2016

Volver arriba Ir abajo

Clema de conexiones Empty Re: Clema de conexiones

Mensaje por VStromer Jue Nov 25, 2021 10:42 pm

En las versiones 2019 el conector de la ECU + ABS era de 6 pines (hablo de memoria). Por lo que veo solo hay 6 cables conectados asi que podria ser el conector de la ECU + ABS.
VStromer
VStromer
Xmen curveando
Xmen curveando

Mensajes : 603
Fecha de inscripción : 04/11/2020

Volver arriba Ir abajo

Clema de conexiones Empty Re: Clema de conexiones

Mensaje por josele47cbx Vie Nov 26, 2021 5:14 pm

Hola. Creo que es el mismo que en la 2019. Debajo del asiento, en el lateral derecho. Por si te puede ayudar:

[Tienes que estar registrado y conectado para ver este vínculo]
josele47cbx
josele47cbx
Me voy integrando
Me voy integrando

Mensajes : 37
Fecha de inscripción : 07/04/2019

Volver arriba Ir abajo

Clema de conexiones Empty Re: Clema de conexiones

Mensaje por Gusmile Sáb Nov 27, 2021 10:17 am

Muchas gracias por las respuestas, también he preguntado a Honda en un correo electrónico, pero aún no me han contestado.
Si me responden lo pondré por aquí por si le sirve a alguien mas.
Gusmile
Gusmile
Novatillo
Novatillo

Mensajes : 9
Fecha de inscripción : 02/10/2021

Volver arriba Ir abajo

Clema de conexiones Empty Re: Clema de conexiones

Mensaje por Kritik Sáb Nov 27, 2021 10:32 am

josele47cbx escribió:Hola. Creo que es el mismo que en la 2019. Debajo del asiento, en el lateral derecho. Por si te puede ayudar:

[Tienes que estar registrado y conectado para ver este vínculo]
Mola porque se pueden poner más cosas con alimentación permanente.

Ojo con las cosas que se conectan con alimentación permanente o a alimentación cuando está apagada (Una alarma es un buen ejemplo) pues si uno no tiene cuidado se queda sin batería. Cuidados como no dejarla sin usar demasiado tiempo. Así que si alguien conecta mucha carga permanente se verá obligado a no dejar de usarla demasiado tiempo seguido. Y una obligación como esa no está nada mal.  Very Happy
